Inleiding: Waarom de selectie van paneelstructuren belangrijk is
In de transportsector, modulaire constructie, cleanrooms en industriële apparatuur heeft de paneelkeuze invloed op het gewicht, het materiaalverbruik en de installatievereisten. FRP-sandwichpanelen en traditionele massieve panelen bieden structurele oppervlakken, maar gebruiken verschillende draagconstructies-.
Massieve panelen verhogen de stijfheid door meer materiaal toe te voegen.FRP-sandwichpanelengebruik twee FRP-huiden en een lichtgewicht kern om belastingen te ondersteunen en de paneeldikte te behouden met minder materiaal.
Het structurele verschil begrijpen
Traditioneel massief paneel
Bestaat uit een doorlopend materiaalgedeelte over de gehele dikte. Veel voorkomende voorbeelden zijn:
- Stevige FRP-platen
- Multiplex panelen
- HDPE-platen
- Stevige thermoplastische platen
Een massief paneel van 20 mm bevat materiaal over de volledige doorsnede van 20 mm.
FRP-sandwichpaneel
De huiden dragen trek- en drukkrachten, terwijl de kern de scheiding van de huid ondersteunt en schuifbelastingen overbrengt. In plaats van het materiaalvolume te vergroten, vergroot de sandwichstructuur de afstand tussen de huiden, waardoor het paneel buigbelastingen kan weerstaan met minder intern materiaal.
Hoe elk paneel omgaat met mechanische belastingen
Wanneer een paneel buigt, komt het bovenoppervlak in compressie terecht, terwijl het onderoppervlak onder spanning komt te staan.
Solide paneelmechanisme
Bij een massief paneel nemen alle materiaallagen deel aan het dragen van de last. Het vergroten van de stijfheid vereist doorgaans een grotere paneeldikte, waardoor ook het gewicht toeneemt.
Sandwichpaneelmechanisme
Bij een FRP-sandwichpaneel zijn de buitenhuiden bestand tegen spanning en compressie, terwijl de kern schuifspanning tussen de huiden overdraagt. De kern behoudt de scheidingsafstand die nodig is voor de verdeling van de belasting.
Gewichtsvergelijking: materiaalverdeling is belangrijker dan dikte
Veel inkoopteams vergelijken panelen in eerste instantie op dikte. De dikte alleen bepaalt echter niet het paneelgewicht. Een traditioneel massief thermoplastisch paneel van 30 mm bevat materiaal over de gehele dwars-doorsnede. Een sandwichpaneel van 30 mm kan daarentegen twee FRP-huiden en één PP-honingraatkern bevatten.
PP-honingraatstructuur
De honingraatkern bestaat voornamelijk uit omsloten cellen, gescheiden door dunne polypropyleenwanden. Typische PP-honingraatdichtheden variëren van60–120 kg/m³, afhankelijk van celgeometrie en wanddikte.
Het massa--reductievoordeel
Omdat de celstructuur vast materiaal vervangt door ingesloten luchtruimten, kunnen fabrikanten de paneelmassa verminderen terwijl de algehele dikte behouden blijft. Dit verschil is van cruciaal belang voor vrachtwagencarrosserieën, zijwanden van opleggers, mobiele constructies en groot-industriële panelen.
Buigstijfheid: waarom sandwichpanelen structurele geometrie gebruiken
Veel ingenieurs concentreren zich op sterktewaarden, maar zien de rol van structurele geometrie over het hoofd. Buigstijfheid wordt beïnvloed door huiddikte, afstand tussen huiden, kerndikte en materiaalmodulus.
Geometrieconfiguratiegeval:
Deze architectuur plaatst de last-dragende huiden verder uit elkaar dan bij een massief laminaat van hetzelfde gewicht. De honingraatstructuur ondersteunt deze scheiding terwijl de schuifbelastingen door de paneeldikte worden overgebracht, waardoor doorbuiging door de geometrie wordt tegengegaan in plaats van materiaalophoping.
Impact op transportmiddelen
Fabrikanten van transportapparatuur evalueren voortdurend methoden om de voertuigmassa te verminderen voor meerdere kerntoepassingen:

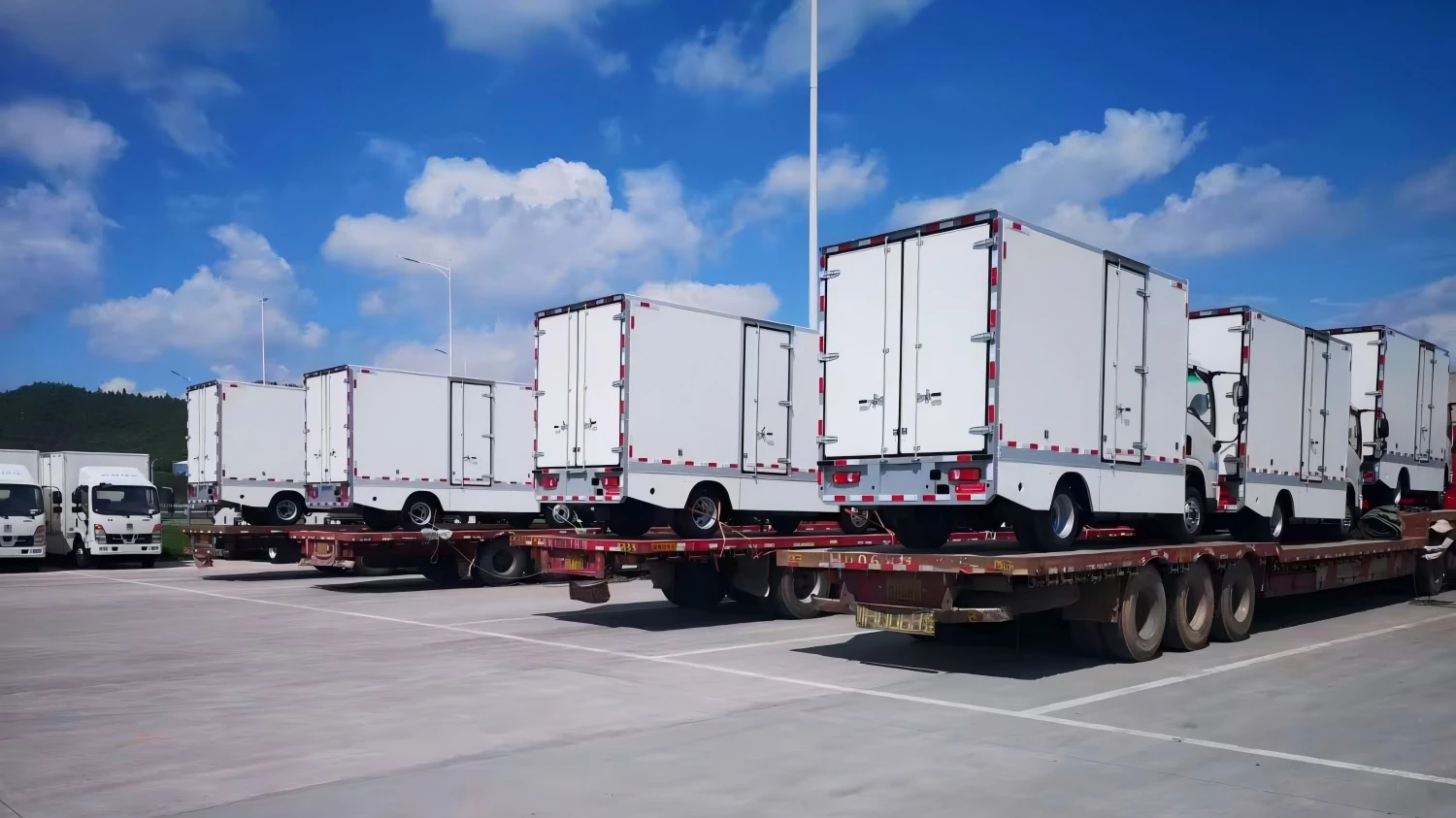

- Zijwanden van vrachtwagencarrosserieën en daken van vrachttrailers
- Gekoelde voertuigpanelen en buitenmuren voor campers
Wanneer voertuigconstructies zwaarder worden, neemt het laadvermogen af.FRP-sandwichpanelenhet gebruik van PP-honingraatkernen vermindert de massa en ondersteunt feilloos overspanningen van meer dan 12 meter lang.
Impact op modulaire constructie
Bij modulaire gebouwen moeten wandpanelen, plafondpanelen en scheidingswanden vóór installatie over lange afstanden worden getransporteerd. Zware panelen verhogen direct:
- Transport logistieke ladingen
- Kraanbeperkingen voor zwaar hijsen en inspanning op locatie
Met sandwichpanelen kunnen fabrikanten de structurele dikte behouden en tegelijkertijd het materiaalverbruik binnen de paneelkern verminderen, wat een duurzaamheid van het oppervlak en een perfecte verdeling van de belasting oplevert.
Vergelijking van vochtblootstelling
Massieve panelen op hout-basis kunnen vocht absorberen via blootliggende randen als afdichtingssystemen falen, wat kan bijdragen aan zwelling, maatveranderingen of biologische afbraak.
PP-honingraatkern:Ze zijn vervaardigd uit polypropyleen en nemen geen water op. Wanneer ze worden gecombineerd met FRP-huiden en de randen- correct zijn afgedicht, behouden ze absolute dimensionale stabiliteit in cleanrooms, kustconstructies, mobiele sanitaire voorzieningen en maritieme interieurs.
Efficiëntie van materiaalverbruik
Massieve panelen verhogen het materiaalverbruik lineair naarmate de dikte toeneemt (10 mm → 20 mm → 30 mm), waardoor extra materiaalmassa over het gehele doorlopende gedeelte nodig is.
Sandwichstrategie:Fabrikanten kunnen de kerndikte schalen terwijl ze relatief weinig massa toevoegen. De honingraatstructuur neemt effectief een enorm volume in beslag zonder dat er stevig materiaal nodig is, waardoor de productie van groot- paneelpanelen wordt geoptimaliseerd.
Storingsmodi en preventie
Risico's van solide panelen:Kromtrekken, scheuren, overmatige eigen belasting en materiaalmoeheid.
Risico's van sandwichpanelen:Delaminatie van de huid-kern, verbrijzeling van de kern onder geconcentreerde belasting, schade aan de randen en falen van de lijm.
Waarom HolyCore PP Honingraatkern
HolyCore produceert structurele PP-honingraatkernen die expliciet zijn ontworpen voor de productie van elite composiet sandwichpanelen en bieden veelzijdige aanpassingsmogelijkheden:
HolyCore ondersteunt paneelfabrikanten bij het selecteren van specifieke kerngeometrieën die aansluiten bij de beoogde belastingsvereisten, paneeldikte en productieprocessen.
Controlelijst voor inkoop: vragen die u moet stellen voordat u selecteert
Structurele vereisten
- Vereiste overspanningslengte
- Verwachte belastingsomstandigheden
- Geconcentreerde laadlocaties
Omgevingsomstandigheden
- Blootstelling aan vochtigheid
- Temperatuurbereik
- Chemische blootstelling
Productie en parameters
- Verlijmings- en snijprocessen
- Kerndichtheid en kerndikte
- Huiddikte en schuifsterkte
Een paneel moet altijd worden geselecteerd op basis van meetbare projectvereisten en niet alleen op basis van de dikte.
